Manipulação de bits é a prática de controlar valores binários (0 e 1) diretamente, alterando ou consultando posições específicas dentro de um número. Em sistemas embarcados como STM32, isso é especialmente importante porque muitos recursos do microcontrolador são configurados por registradores, que são áreas de memória onde cada bit (ou grupo de bits) ativa funções, seleciona modos e indica estados.
Em um registrador de 32 bits, existem 32 “chaves” independentes, numeradas de 0 a 31, e cada uma pode estar em 0 (desligada) ou 1 (ligada). O objetivo da manipulação de bits é conseguir “ligar um e outro” sem alterar os demais, além de modificar campos de configuração com segurança. Para isso, são usados operadores de C++ como deslocamento, AND, OR, XOR e NOT, combinados com máscaras.
O que é um bit, um registrador e por que 32 bits importam
Um bit é a menor unidade de informação digital e só pode valer 0 ou 1. Um registrador (no contexto de microcontroladores) é um valor armazenado em um endereço fixo, usado para controlar periféricos ou ler estados. Em STM32, a maioria dos registradores tem 32 bits, permitindo até 32 sinais simples ou vários grupos de configuração no mesmo valor.
A numeração dos bits geralmente começa em 0 no bit menos significativo (o mais à direita) e vai até 31 no bit mais significativo (o mais à esquerda). Quando se diz “bit 5”, significa a sexta posição contando a partir do zero. Alterar o bit errado pode ativar uma função não desejada, desligar um recurso crítico ou mudar configurações de outro periférico que compartilha o mesmo registrador.
Operadores essenciais: deslocamento e máscaras (a base de tudo)
O operador de deslocamento (shift) cria valores com um único bit ligado na posição desejada. A expressão (1u << n) significa “pegar o número 1 e deslocar n posições à esquerda”, gerando uma máscara com apenas o bit n em 1. Uma máscara é um valor binário usado para selecionar, preservar ou alterar bits específicos.
O sufixo u em 1u indica inteiro sem sinal (unsigned), evitando problemas de interpretação de sinal quando o deslocamento chega perto dos bits mais altos. Em registradores de 32 bits, a prática comum é usar tipos como uint32_t (inteiro sem sinal de 32 bits) para combinar com o tamanho do hardware. A combinação de deslocamento com máscaras permite operar em bits individuais com previsibilidade.
O trecho a seguir mostra como criar máscaras típicas em C++ para um registrador de 32 bits. Essas máscaras são a base para todas as operações de set, clear, toggle e leitura.
#include <cstdint>
uint32_t mascara_bit(uint8_t bit) {
// Gera uma máscara com apenas o bit indicado em 1
return (1u << bit);
}
uint32_t mascara_campo(uint8_t posicao_inicial, uint8_t largura) {
// Gera uma máscara com 'largura' bits em 1, alinhada em 'posicao_inicial'
// Ex.: pos=4, largura=3 => bits 4,5,6 em 1
return ((1u << largura) - 1u) << posicao_inicial;
}Operações em bit único: ligar (SET), desligar (CLEAR), alternar (TOGGLE) e ler (READ)

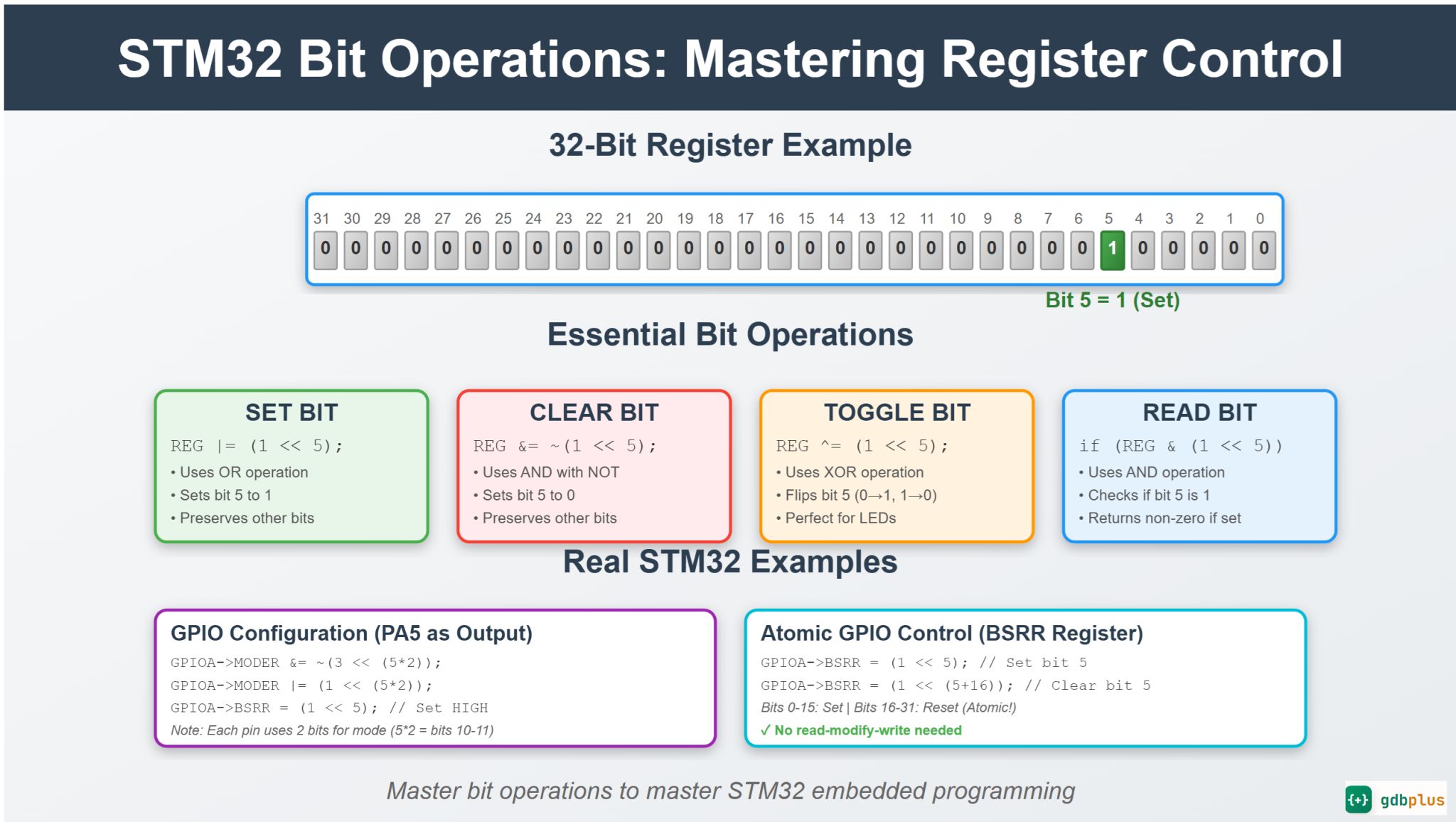

As operações mais comuns em registradores são feitas em um único bit, preservando todos os outros. “Ligar um bit” significa colocá-lo em 1, “desligar” significa colocá-lo em 0, e “alternar” inverte o estado atual. “Ler um bit” significa testar se ele está em 1 sem modificar o registrador.
Essas operações usam quatro operadores fundamentais: OR (|), AND (&), XOR (^), e NOT (~). OR é usado para forçar 1 em um bit, AND com máscara invertida força 0, XOR inverte, e AND simples permite testar. O resultado é confiável quando a máscara é correta e o tipo do dado corresponde ao registrador.
O exemplo abaixo mostra as operações clássicas em um registrador de 32 bits genérico, usando C++ e uint32_t. Ele representa exatamente o tipo de manipulação usada em periféricos de STM32.
#include <cstdint>
void set_bit(volatile uint32_t& reg, uint8_t bit) {
reg |= (1u << bit);
}
void clear_bit(volatile uint32_t& reg, uint8_t bit) {
reg &= ~(1u << bit);
}
void toggle_bit(volatile uint32_t& reg, uint8_t bit) {
reg ^= (1u << bit);
}
bool read_bit(volatile uint32_t& reg, uint8_t bit) {
return (reg & (1u << bit)) != 0u;
}Entendendo o “preservar outros bits” e o problema de escrever direto
Preservar outros bits significa que apenas a posição escolhida muda, enquanto todas as demais ficam exatamente como estavam. Isso é importante porque registradores frequentemente controlam muitas funções ao mesmo tempo. Escrever um valor “inteiro” no registrador sem cuidado pode zerar bits necessários ou ativar bits indesejados.
Por exemplo, atribuir reg = (1u << 5) liga o bit 5, mas também apaga todos os outros bits, porque substitui o registrador inteiro. Já reg |= (1u << 5) liga o bit 5 e mantém o resto intacto. Esse padrão de leitura-alteração-escrita aparece em muitos lugares e funciona bem em cenários sem concorrência.
O trecho abaixo mostra a diferença entre uma atribuição destrutiva e uma alteração preservando bits. Esse contraste é um dos pontos mais importantes para não causar efeitos colaterais em registradores reais.
#include <cstdint>
void exemplo_preservacao(volatile uint32_t& reg) {
// Exemplo perigoso: substitui o registrador inteiro (apaga outros bits)
reg = (1u << 5);
// Exemplo correto para ligar apenas o bit 5 preservando os demais
reg |= (1u << 5);
// Exemplo correto para desligar apenas o bit 5 preservando os demais
reg &= ~(1u << 5);
}Campos de bits (bit fields): quando não é só 0 ou 1
Muitos registradores não usam apenas bits independentes, mas campos de bits, que são grupos de 2, 3, 4 ou mais bits representando um número. Um exemplo comum no STM32 é o registrador MODER de GPIO, onde cada pino usa 2 bits para definir o modo. Nesse caso, não basta ligar um bit; é necessário limpar o campo e depois escrever o valor do campo.
O procedimento típico para configurar um campo é: primeiro zerar os bits do campo usando AND com a máscara negada, e depois aplicar OR com o valor desejado deslocado para a posição correta. Isso evita misturar configurações antigas com novas. Esse padrão é chamado de “limpa e configura”, e é a forma mais previsível de atualizar campos.
O exemplo abaixo mostra como modificar um campo de largura variável dentro de um registrador de 32 bits. A função garante que apenas o campo-alvo será alterado, mantendo todo o restante intacto.
#include <cstdint>
void escrever_campo(volatile uint32_t& reg, uint8_t posicao_inicial, uint8_t largura, uint32_t valor) {
const uint32_t mascara = ((1u << largura) - 1u) << posicao_inicial;
// Limpa o campo (zera apenas os bits do campo)
reg &= ~mascara;
// Escreve o novo valor no campo (limitando à largura)
reg |= ((valor & ((1u << largura) - 1u)) << posicao_inicial);
}Leitura-modificação-escrita (Read-Modify-Write) e o risco com interrupções
O padrão “ler-modificar-escrever” acontece quando o código lê um registrador, altera alguns bits e escreve de volta. Em C++ isso aparece como reg |= máscara e reg &= ~máscara, que internamente dependem do valor anterior. Em microcontroladores, esse padrão pode ser perigoso quando interrupções ou DMA também mexem no mesmo registrador.
O problema é uma condição de corrida, quando duas execuções (código principal e uma interrupção) acessam o mesmo registrador ao mesmo tempo. Uma interrupção pode ocorrer entre a leitura e a escrita, mudando bits, e então a escrita final pode sobrescrever alterações feitas pela interrupção. Isso pode causar falhas intermitentes e difíceis de reproduzir.
O exemplo abaixo ilustra a ideia do risco: não é um erro de sintaxe, mas um risco de concorrência. Em firmware real, a solução típica envolve registradores atômicos (como BSRR para GPIO) ou seções críticas bem controladas.
#include <cstdint>
volatile uint32_t REG_EXEMPLO = 0;
void codigo_principal_liga_bit5() {
// Internamente: lê REG_EXEMPLO, modifica, escreve de volta
REG_EXEMPLO |= (1u << 5);
}
void interrupcao_altera_outro_bit() {
// Pode ocorrer entre a leitura e a escrita do código principal
REG_EXEMPLO |= (1u << 2);
}STM32 e GPIO: por que o registrador BSRR é a forma correta
No STM32, o controle de saída de GPIO pode ser feito por registradores como ODR, mas existe um registrador específico chamado BSRR (Bit Set/Reset Register). Ele permite ligar e desligar pinos com escrita única, sem necessidade de ler o estado anterior. Esse comportamento é chamado de atômico, ou seja, a operação acontece de uma vez só, sem janela de corrida.
No BSRR, os bits de 0 a 15 servem para “set” (colocar em 1) e os bits de 16 a 31 servem para “reset” (colocar em 0). Para resetar um pino n, escreve-se 1 no bit (n + 16). Como não há leitura-modificação-escrita, interrupções não conseguem “atrapalhar” a intenção da operação no mesmo instante.
O exemplo a seguir mostra o uso do BSRR para o pino 5 (PA5, por exemplo). A escrita no BSRR altera o pino sem alterar outros pinos e sem depender do valor anterior do registrador.
#include <cstdint>
// Estruturas simplificadas para ilustrar registradores típicos de GPIO no STM32
struct GPIO_TypeDef {
volatile uint32_t MODER; // modo do pino (2 bits por pino)
volatile uint32_t OTYPER;
volatile uint32_t OSPEEDR;
volatile uint32_t PUPDR;
volatile uint32_t IDR;
volatile uint32_t ODR;
volatile uint32_t BSRR; // set/reset atômico
};
void gpio_setar_pino(GPIO_TypeDef* gpio, uint8_t pino) {
gpio->BSRR = (1u << pino); // Bits 0-15: SET
}
void gpio_resetar_pino(GPIO_TypeDef* gpio, uint8_t pino) {
gpio->BSRR = (1u << (pino + 16u)); // Bits 16-31: RESET
}Configurando um pino como saída no STM32 (exemplo com MODER)
Para configurar um GPIO no STM32, o registrador MODER usa 2 bits por pino para definir o modo. Em termos simples, cada pino possui um “mini-campo” de 2 bits, e o deslocamento é calculado como pino * 2. O modo “saída” normalmente é representado pelo valor binário 01 naquele campo de 2 bits.
A atualização correta do campo começa limpando os 2 bits do pino e depois escrevendo o valor desejado. A máscara para 2 bits é 3 (binário 11), deslocada para a posição do pino. Esse padrão evita que configurações antigas permaneçam misturadas com a nova configuração.
O exemplo abaixo configura o pino 5 como saída e depois liga e desliga esse pino usando BSRR. Ele demonstra o uso conjunto de campo de bits (MODER) e operação atômica (BSRR) em C++.
#include <cstdint>
struct GPIO_TypeDef {
volatile uint32_t MODER;
volatile uint32_t OTYPER;
volatile uint32_t OSPEEDR;
volatile uint32_t PUPDR;
volatile uint32_t IDR;
volatile uint32_t ODR;
volatile uint32_t BSRR;
};
void gpio_configurar_saida(GPIO_TypeDef* gpio, uint8_t pino) {
const uint32_t pos = static_cast<uint32_t>(pino) * 2u;
// Limpa os 2 bits do campo do pino
gpio->MODER &= ~(3u << pos);
// Escreve 01: modo saída
gpio->MODER |= (1u << pos);
}
void gpio_escrever(GPIO_TypeDef* gpio, uint8_t pino, bool nivel_alto) {
if (nivel_alto) {
gpio->BSRR = (1u << pino);
} else {
gpio->BSRR = (1u << (pino + 16u));
}
}Operações úteis em cenários comuns: testar flags, limpar flags e alternar estados
Além de controlar GPIO, manipulação de bits é usada para ler flags, que são bits de status indicando eventos, erros ou condições. Uma flag pode indicar “transmissão completa”, “buffer vazio” ou “erro detectado”, dependendo do periférico. Testar uma flag normalmente envolve AND com máscara e comparação com zero.
Limpar flags pode variar de periférico para periférico, e nem sempre é feito com AND. Alguns registradores exigem escrever 1 para limpar, outros exigem escrever 0, e outros são limpos por leitura seguida de outra operação. Por isso, em STM32 é comum seguir a regra do registrador específico, mas o mecanismo de máscara e deslocamento continua o mesmo.
O exemplo abaixo mostra padrões genéricos e seguros do ponto de vista de leitura, mantendo o foco em como o bit é testado e como um bit pode ser alternado. O padrão de alternância é muito usado para LEDs, desde que a escrita seja apropriada ao registrador do periférico.
#include <cstdint>
bool flag_esta_ativa(volatile uint32_t& reg_status, uint8_t bit_flag) {
return (reg_status & (1u << bit_flag)) != 0u;
}
void alternar_bit_em_registrador(volatile uint32_t& reg, uint8_t bit) {
reg ^= (1u << bit);
}Boas práticas em C++ para manipulação de bits em registradores
Em firmware, registradores são geralmente declarados como volatile, indicando ao compilador que seu valor pode mudar fora do controle do código, como por hardware ou interrupções. Isso impede otimizações perigosas, como “guardar o valor em cache” em registradores internos do processador. Também é comum usar tipos fixos como uint32_t para garantir o tamanho exato.
Outra prática importante é centralizar operações repetitivas em funções pequenas, reduzindo erros de máscara e deslocamento. Nomes claros e uso consistente de sufixos como 1u evitam comportamentos inesperados em deslocamentos. Em STM32, preferir registradores atômicos como BSRR para GPIO reduz o risco de condições de corrida sem depender de desabilitar interrupções.
A seguir está um conjunto pequeno de funções auxiliares que padroniza as operações em bits e campos. Esse tipo de biblioteca mínima reduz duplicação e torna a intenção das operações mais explícita.
#include <cstdint>
namespace bits {
inline uint32_t bit(uint8_t b) {
return (1u << b);
}
inline void set(volatile uint32_t& reg, uint32_t mascara) {
reg |= mascara;
}
inline void clear(volatile uint32_t& reg, uint32_t mascara) {
reg &= ~mascara;
}
inline void toggle(volatile uint32_t& reg, uint32_t mascara) {
reg ^= mascara;
}
inline bool is_set(volatile uint32_t& reg, uint32_t mascara) {
return (reg & mascara) != 0u;
}
inline void write_field(volatile uint32_t& reg, uint8_t pos, uint8_t largura, uint32_t valor) {
const uint32_t m = ((1u << largura) - 1u) << pos;
reg = (reg & ~m) | ((valor & ((1u << largura) - 1u)) << pos);
}
}Conclusão: controle preciso, segurança e previsibilidade ao mexer em hardware
Manipulação de bits é a linguagem prática de controle de registradores, principalmente em microcontroladores STM32, onde cada bit pode representar uma função de hardware. O uso de deslocamentos e máscaras permite ligar, desligar, alternar e ler bits individuais, além de configurar campos de vários bits sem afetar o restante do registrador. Operações como OR, AND, XOR e NOT deixam de ser “truques” e passam a ser ferramentas diretas de configuração e diagnóstico.
Em cenários com interrupções, o padrão de leitura-modificação-escrita pode introduzir condições de corrida, mesmo quando o código parece correto. Recursos do STM32 como o registrador BSRR para GPIO fornecem operações atômicas, reduzindo riscos e aumentando a previsibilidade. Com disciplina de máscaras, tipos corretos e uso de registradores apropriados, a manipulação de bits se torna segura, objetiva e alinhada ao funcionamento real do hardware.
